一、特性
SP1126可分散乳膠粉末為水溶性可再分散乳膠粉末，選用進(jìn)口VAE乳液噴霧干燥形成，為醋酸乙烯-乙烯共聚膠粉，以聚乙烯醇作為保護(hù)膠體。經(jīng)過(guò)處理后噴霧干燥而成。乙烯含量高，柔韌性好，與各種基料有更好的附著力。
SP1126特別適用于無(wú)機(jī)粘合劑，如水泥、灰鈣粉、石膏混合使用或單獨(dú)做成粘結(jié)材料，與市場(chǎng)上乳膠粉相比，具有添加量少，成本低，質(zhì)量穩(wěn)定的優(yōu)點(diǎn)。
二、推薦用途
內(nèi)外墻膩?zhàn)臃?、各種功能膩?zhàn)臃?、瓷磚粘結(jié)砂漿、勾縫砂漿、粘結(jié)石膏、粉刷石膏；
外保溫砂漿、粘結(jié)砂漿、瓷磚粘結(jié)劑、界面砂漿、各種功能性砂漿
三、產(chǎn)品規(guī)格
外觀： 白色自由流動(dòng)粉
PH： 5-8
固含量： 99±l (wt％)
灰份： 12±2 (wt％)
最低成膜溫度： 0℃
玻璃化溫度： -2℃
四、應(yīng)用
添加SP1126粉末后改性的砂漿在水合作用下具有以下特點(diǎn)：
①增加砂漿與基層的附著力，賦于砂漿優(yōu)良的耐堿性。
②增加砂漿的抗壓強(qiáng)度，并有較長(zhǎng)的開(kāi)放時(shí)間。
五、儲(chǔ)存
本包裝為25kg包裝，由于粉末具有熱塑性，產(chǎn)品堆放高度不宜超過(guò)六袋。
SP1126膠粉需儲(chǔ)存于陰涼干燥場(chǎng)所，建議使用期6個(gè)月，開(kāi)袋后盡可能一次使用完畢。
SP1126的理化性能：
|
外觀
|
白色粉末
|
類似牌號(hào):
科萊恩:DM200
瓦克：5010
|
|
固含量(WT%)
|
≥98%
|
|
PH
|
5—8
|
|
灰分（800℃：1小時(shí)）
|
(12.0±1.5)%
|
|
比重（DINEN543/DINIS0697）
|
(500±100)g/l
|
|
玻璃化溫度(Tg)
|
約5℃
|
|
最低成膜溫度
|
0℃
|
|
保質(zhì)期
|
180天
|
|
包裝
|
25KG/包
|
|
儲(chǔ)存條件
|
陰涼干燥處
|
多年來(lái)我們對(duì)市場(chǎng)上出現(xiàn)的進(jìn)口的、國(guó)產(chǎn)的可分散乳膠粉性能及價(jià)格進(jìn)行了對(duì)比分析，并在實(shí)際生產(chǎn)中應(yīng)用。從下列幾種國(guó)內(nèi)外進(jìn)口膠粉的一組實(shí)驗(yàn)數(shù)據(jù)可以看到SP1126乳膠粉的優(yōu)越性。
SP1126和國(guó)內(nèi)外幾種乳膠粉性能的比較
（一）按照抗裂砂漿配方一千克配比
價(jià)格
元/kg
|
乳膠粉 型號(hào)
|
HPMC
(g)
|
水泥
（g）
|
石英砂
（g）
|
重鈣粉（g）
|
粘結(jié)強(qiáng)度Mpa
|
動(dòng)態(tài)抗裂mm
|
|
25
|
SP1126乳膠粉
15g
|
3
|
350
|
500
|
150
|
≥0.7
|
≥ 0.4
|
|
30
|
德國(guó)瓦克5010
20g
|
3
|
350
|
500
|
150
|
≥0.7
|
≥ 0.4
|
|
30
|
日本克萊恩LDM1646
20g
|
3
|
350
|
500
|
150
|
≥0.7
|
≥ 0.4
|
|
29
|
法國(guó)羅地亞 PSB150 20g
|
3
|
350
|
500
|
150
|
≥ 0.65
|
≥ 0.38
|
|
27
|
山西三維膠粉
20g
|
3
|
350
|
500
|
150
|
≥ 0.6
|
≥ 0.35
|
（二）按照聚苯板粘結(jié)砂漿配方粘結(jié)強(qiáng)度的比較(強(qiáng)度單位MPa)
配方原材料：黑水泥（425#）35％ 水洗砂（55％）重鈣粉（5％） 木質(zhì)素（0.3％）乳膠粉
時(shí)間
乳膠粉 強(qiáng)度
|
7天
|
14天
|
21天（浸水）
|
28天
|
|
SP1126（15kg）
|
0.097
聚苯板內(nèi)部破壞
|
0.1
聚苯板內(nèi)部破壞
|
0.102
聚苯板內(nèi)部破壞
|
0.126
聚苯板內(nèi)部破壞
|
EVA（20kg）
國(guó)產(chǎn)
|
0.08
聚苯板界面破壞
|
0.079
聚苯板界面破壞
|
0.089
聚苯板界面破壞
|
0.067
聚苯板界面無(wú)破壞
|
DM200(20kg)
日本科萊恩
|
0.08
聚苯板界面破壞
|
0.1
聚苯板內(nèi)部破壞
|
0.096
聚苯板界面破壞
|
0.096
聚苯板界面破壞
|
5020（20kg）
國(guó)產(chǎn)(廣州)
|
0.07
聚苯板無(wú)破壞
|
0.068
聚苯板無(wú)破壞
|
0.08
聚苯板界面破壞
|
0.08
聚苯板界面破壞
|

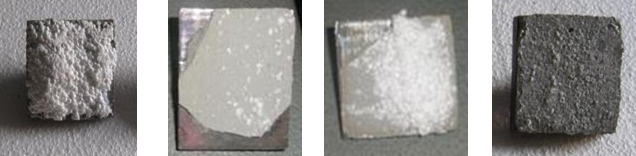

14天拉拔試驗(yàn)破壞樣塊
SP1126 EVA(國(guó)產(chǎn)) DM200(日本科萊恩) 5020國(guó)產(chǎn)(廣州)

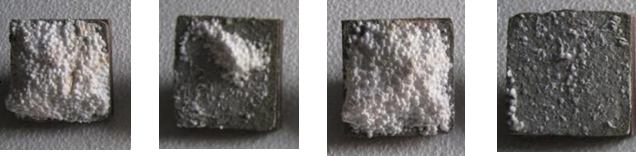

28天拉拔試驗(yàn)破壞樣塊
SP1126 EVA(國(guó)產(chǎn)) DM200(日本科萊恩) 5020國(guó)產(chǎn)(廣州)

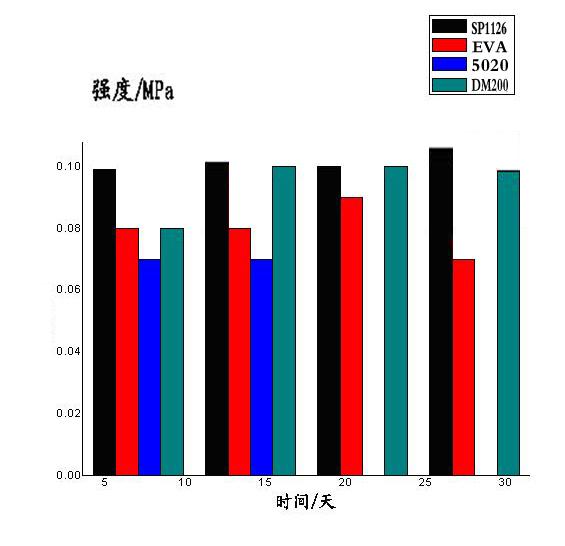

試驗(yàn)分析 (柱狀分析)
測(cè)試結(jié)果
由圖可以看出，SP1126的粘結(jié)強(qiáng)度在7天時(shí)就接近國(guó)家標(biāo)準(zhǔn)要求0.1Mpa，我們實(shí)
際測(cè)出的強(qiáng)度為0.097Mpa，這是因?yàn)樗嘣?天時(shí)的強(qiáng)度只達(dá)到70%，14天時(shí)隨著水泥強(qiáng)度的增加，粘結(jié)強(qiáng)度達(dá)到國(guó)家標(biāo)準(zhǔn)，按照國(guó)家標(biāo)準(zhǔn)浸水后
SP1126的粘結(jié)強(qiáng)度還有所提高，達(dá)到28天后原強(qiáng)度超過(guò)國(guó)家標(biāo)準(zhǔn)，達(dá)到0.126Mpa，而且破壞面全部在聚苯板內(nèi)部，而其它乳膠粉粘強(qiáng)度不穩(wěn)定或達(dá)
不到國(guó)家標(biāo)準(zhǔn),這是因?yàn)镾P1126與其它乳膠粉相比較有較好的柔韌性、良好的體積穩(wěn)定性、保水性等綜合性能，使粘結(jié)強(qiáng)一直處于穩(wěn)定增長(zhǎng)狀態(tài)，而且其用量
遠(yuǎn)低于其它乳膠粉。
市場(chǎng)上的進(jìn)口乳膠粉主要有德國(guó)瓦克、克萊恩，國(guó)民淀粉，法國(guó)的羅地亞，意大利的維納歐，臺(tái)灣的大連化學(xué)，國(guó)產(chǎn)的有山西的三維、廣東的原野正在籌建的上海、
廈門(mén)等地。不管是什么牌子的產(chǎn)品，結(jié)構(gòu)上都是二元共聚、三元共聚的高分子聚合物。SP1126乳膠粉與國(guó)內(nèi)外品牌的乳膠粉通過(guò)測(cè)試比較，SP1126乳膠
粉在填加量為15kg時(shí),粘結(jié)強(qiáng)度和國(guó)外一些品牌的乳膠粉添加量為2５kg時(shí)相同，超過(guò)國(guó)產(chǎn)品牌的粘結(jié)強(qiáng)度．僅乳膠粉一項(xiàng)能使保溫砂漿每噸成本降低200
多元.
